Hip Revision

Merete

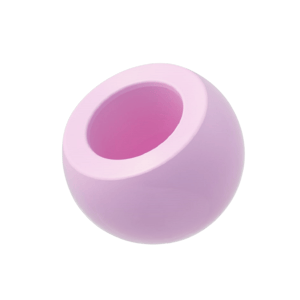

BioBall DELTA Keramik-Steckkopf

Der BioBall DELTA™ Keramik-Steckkopf ist ein Keramik-Steckkopf innerhalb des BioBall® Systems und ergänzt das BioBall® Adapter System. Er ist ausschliesslich mit BioBall® Adaptern kombinierbar und in den Grössen Ø 28 mm, Ø 32 mm und Ø 36 mm erhältlich; weitere Grössen sind auf Anfrage verfügbar.

Im Systemverbund ist der Steckkopf für Anwendungen bei fest verankertem Prothesenschaft vorgesehen. Genannt werden die Revision der Gleitpaarung sowie die intraoperative Korrektur von Offset, Halslänge, Lateralisierung und Ante- bzw. Retrotorsion; mit dem 12/14-Adapter auch bei Primäroperationen.

Beratung buchen

Katalog Herunterladen

Produkthighlights

Intraoperative Korrektur bei festsitzendem SchaftIn Kombination mit dem BioBall® Adapter ist eine intraoperative Korrektur bei einem festsitzenden Schaft möglich. Das unterstützt Anpassungen direkt im laufenden Eingriff, wenn der Prothesenschaft fest verankert ist.

Für die Revision der Gleitpaarung einsetzbar

Als Indikation ist die Revision der Gleitpaarung genannt. Damit ist der Steckkopf auf Anwendungen im Revisionssetting ausgerichtet.

Korrektur zentraler RekonstruktionsparameterIm Adapterverbund können Offset, Halslänge, Lateralisierung sowie Ante- bzw. Retrotorsion intraoperativ korrigiert werden. Das erweitert die Möglichkeiten zur Anpassung wesentlicher Parameter während der Versorgung.

Auch für definierte Primärsituationen vorgesehenMit dem 12/14-Adapter sind die genannten intraoperativen Korrekturen auch bei Primäroperationen vorgesehen. Dadurch deckt das System neben Revisionsanwendungen auch ausgewählte primäre Einsatzsituationen ab.

Key Features

Keramik-Steckkopf als Bestandteil des BioBall® Systems

Material aus BIOLOX® delta Keramik

Erhältlich in Ø 28 mm, Ø 32 mm und Ø 36 mm

Weitere Grössen auf Anfrage

Kompatibel mit BioBall® Adaptern 12/14 und 14/16

Kompatibel mit Sonderkonen MS 10/12 und MSV4.

Andere BioBall® Adapter nur in Kombination mit dem Metall-SteckkopF

Merete

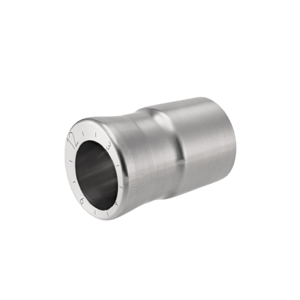

BioBall Adapter Offset

Der BioBall® Adapter Offset ist ein Steckkopf-Adapter des BioBall® Systems für die Hüftrevision. Das System ist als Offsetvariante für 12/14 und 14/16 ausgeführt und ergänzt die intraoperative Anpassung bei fest verankertem Prothesenschaft.

Im Einsatz ermöglicht der Adapter neben der Halslängenkorrektur auch die Korrektur von Medialisierung bzw. Lateralisierung sowie von Retro- bzw. Antetorsion. Genannt werden Revisionsanwendungen der Gleitpaarung und, mit dem 12/14-Adapter, auch Primäroperationen.

Beratung buchen

Katalog Herunterladen

Produkthighlights

Intraoperative Korrektur bei liegendem Schaft

Der Adapter unterstützt die intraoperative Anpassung, wenn der Prothesenschaft fest verankert ist. Das erweitert die Handlungsmöglichkeiten im Revisionssetting, ohne den Fokus auf einen Schaftwechsel zu legen

Gezielte Anpassung mehrerer Rekonstruktionsparameter

Offset, Halslänge, Lateralisierung sowie Ante- bzw. Retrotorsion lassen sich intraoperativ korrigieren. Dadurch können mehrere für die Versorgung relevante Parameter innerhalb eines Systems angepasst werden.

Einsetzbar bei Gleitpaarungsrevisionen und ausgewählten Primärsituationen Als Indikation werden die Revision der Gleitpaarung sowie mit dem 12/14-Adapter auch Primäroperationen genannt. Das schafft zusätzliche Flexibilität für definierte intraoperative Korrektursituationen

Ergänzende Option auch bei unerwarteten intraoperativen Situationen

Das System ist auch für den Einsatz in unerwarteten intraoperativen Situationen beschrieben. Insbesondere mit Offsetkomponenten und Sonderkonen kann es eine ergänzende Versorgungsoption darstellen

Sie sind als Offset-Adapter in folgenden Grössen und Materialien verfügbar:

Key Features

Offset-Steckkopf-Adapter für 12/14 und 14/16

Titanlegierung TiAl6V4 ELI

Korrektur von Halslänge, Medialisierung bzw. Lateralisierung sowie Retro- bzw. Antetorsion

Auf grossen ROM ausgelegtes Adapterdesign

Grössen je nach Variante von M bis 5XL

Weitere Offset-Varianten für Sonderkonen verfügbar

Je nach Ausführung mit Keramik- oder Metall-Steckkopf kombinierbar

Instrumente zur Konusprüfung und Offset-Visualisierung verfügbar

Merete

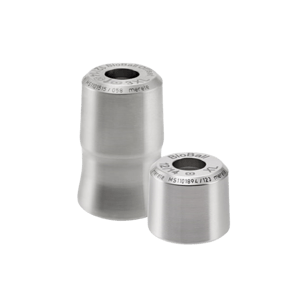

BioBall Adapter Standard

Der BioBall® Adapter Standard ist ein Steckkopf-Adapter-System des BioBall® Systems in den Standard-Varianten 12/14 und 14/16. Es ist für Anwendungen in der Hüftrevision vorgesehen und ergänzt die intraoperative Anpassung bei fest verankertem Prothesenschaft.

In Kombination mit den BioBall® Steckköpfen ist das System für die Revision der Gleitpaarung sowie für die intraoperative Korrektur von Offset, Halslänge, Lateralisierung und Ante- bzw. Retrotorsion beschrieben. Für den 12/14-Adapter werden diese Korrekturen auch bei Primäroperationen genannt.

Beratung buchen

Katalog Herunterladen

Produkthighlights

Intraoperative Korrektur bei festsitzendem Schaft Das System unterstützt die intraoperative Anpassung, wenn der Prothesenschaft fest verankert ist. Dadurch lassen sich Korrekturen im Revisionssetting vornehmen, ohne den Schaftwechsel in den Vordergrund zu stellen

Keramik-Steckkopf auch in der Revision einsetzbarIn der Revision ermöglicht der Titan-Adapter die Verwendung eines Keramik-Steckkopfes auf einem festsitzenden Schaft. Das erweitert die Versorgungsoptionen innerhalb des modularen Systems.

Mehrere Rekonstruktionsparameter in einem System anpassbarNeben der Halslängenkorrektur können auch Medialisierung bzw. Lateralisierung sowie Ante- bzw. Retrotorsion intraoperativ korrigiert werden. Das unterstützt eine gezielte Anpassung wesentlicher Parameter während des Eingriffs.

Auch für definierte Primärsituationen beschrieben

Für Primäroperationen wird das System insbesondere zur intraoperativen Korrektur von Fehlstellungen als ergänzende Versorgungsmöglichkeit genannt. Das erweitert den Einsatzbereich über reine Revisionsanwendungen hinaus.

Key Features

Standard-Adapter in 12/14 und 14/16

Titanlegierung TiAl6V4 ELI

Grössenbereich 12/14 von S bis 5XL

Grössenbereich 14/16 von M bis 5XL

Für 12/14 mit Keramik- oder Metall-Steckkopf aufgeführt

AdapterSelector™ zur Konusprüfung verfügbar

Ergänzendes Instrumentarium mit Probeadaptern, Probesteckköpfen, Trenninstrumenten und Impaktor

Weitere Sonderkonen über den BioBall® Katalog ausgewiesen

Merete

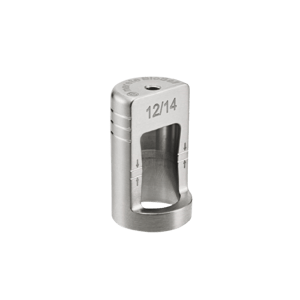

BioBall AdapterSelector

Der BioBall® AdapterSelector™ ist ein Instrument zur intraoperativen Prüfung der Konusgeometrie bei liegendem Hüftschaft. Er unterstützt die Prüfung der Kompatibilität zwischen Schaftkonus und Adapter innerhalb des BioBall® Systems.

Das Instrument ist insbesondere für Revisionssituationen beschrieben, in denen der liegende Prothesenschaft belassen werden soll. Es ergänzt die visuelle und haptische Beurteilung des Konus und ermöglicht eine dokumentierbare Überprüfung der Passgenauigkeit im OP.

Beratung buchen

Katalog Herunterladen

Produkthighlights

Mehr Sicherheit in der intraoperativen Entscheidung Der AdapterSelector™ ergänzt die makroskopische Beurteilung des Schaftkonus um eine zusätzliche technische Prüfung. Das unterstützt die intraoperative Entscheidungsfindung, wenn die Konusbeschaffenheit zuverlässig eingeschätzt werden soll.

Hilfreich bei älteren oder unbekannten Schaftmodellen Das Instrument ist besonders dann relevant, wenn Schaftmodelle älter oder nicht eindeutig bekannt sind oder kein Endoprothesenausweis vorliegt. In solchen Situationen unterstützt es die Beurteilung des vorhandenen Konus intraoperativ.

Unterstützt die Auswahl des kompatiblen Adapters Durch die Prüfung des Schaftkonus lässt sich der jeweils kompatible BioBall® Adapter gezielter bestimmen. Das schafft Klarheit innerhalb des Revisions-Workflows bei belassenem Schaft.

Dokumentierbare Prüfung im OP-AblaufDie intraoperative Überprüfung der Passgenauigkeit kann im OP-Bericht dokumentiert werden. Das unterstützt einen nachvollziehbaren und strukturierten Ablauf im Rahmen der Versorgung mit dem BioBall® System.

Key Features

Instrument zur Prüfung der Konusgeometrie des liegenden Schafts.

Kompatibilitätsprüfung zwischen Schaftkonus und Adapter

Ergänzung zur visuellen und haptischen Konusinspektion

Beurteilung von Konustyp und möglicher Beschädigung

Anwendung auf sauberem und trockenem Konus

Aufsetzen mit leichtem Druck und Rechtsdrehung

Kontrolle der Stirnfläche zwischen den Markierungen

Prüfung von Sitz und Klemmverbindung zur Beurteilung der Passgenauigkeit

Merete

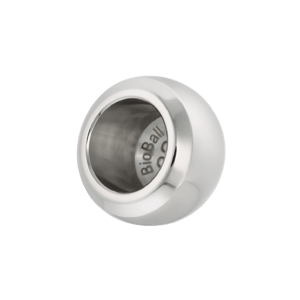

BioBall Metall-Steckkopf

Der BioBall® Metall-Steckkopf ist ein Metall-Steckkopf des BioBall® Systems und ergänzt das BioBall® Adapter System. Er ist ausschliesslich mit den BioBall® Adaptern kombinierbar und in den Grössen Ø 28 mm, Ø 32 mm und Ø 36 mm erhältlich.

Im Systemverbund ist der Metall-Steckkopf für Anwendungen bei fest verankertem Prothesenschaft vorgesehen. Genannt werden die Revision der Gleitpaarung sowie die intraoperative Korrektur von Offset, Halslänge, Lateralisierung und Ante- beziehungsweise Retrotorsion; mit dem 12/14-Adapter auch bei Primäroperationen.

Beratung buchen

Katalog Herunterladen

Produkthighlights

Korrekturmöglichkeit bei festsitzendem SchaftIn Kombination mit dem BioBall® Adapter sind intraoperative Anpassungen bei fest verankertem Prothesenschaft möglich

Für Revisionsanwendungen ausgelegt

Der Metall-Steckkopf ist für die Revision der Gleitpaarung vorgesehen.

Anpassung wichtiger OP-ParameterOffset, Halslänge, Lateralisierung sowie Ante- beziehungsweise Retrotorsion können im Adapterverbund intraoperativ korrigiert werden

Erweiterter Einsatz mit 12/14-Adapter

Mit dem 12/14-Adapter sind die genannten Korrekturen auch bei Primäroperationen vorgesehen

BioBall Metall-Steckkopf

Key Features

Metall-Steckkopf des BioBall® Systems

Material aus Vivium®

Verfügbar in Ø 28 mm, Ø 32 mm und Ø 36 mm

Ausschliesslich mit BioBall® Adaptern kombinierbar

Passende Probesteckköpfe mit den Referenzen HM50028, HM50032 und HM50036

ORTHOFIX

Oscar Pro

OSCAR PRO™ ist ein ultraschallgestuetztes chirurgisches System fuer die Revisionsarthroplastik. Das System umfasst einen netzbetriebenen, tragbaren Generator mit grossem Touchscreen, ein universelles Handstueck mit integrierter peristaltischer Wasserpumpe und Fussschaltern sowie ein Sortiment an Einwegsonden fuer die Zemententfernung, die Entfernung zementfreier Prothesen und ausgewaehlte Osteotomien.

Im Revisionsworkflow kann das System PMMA-Knochenzement mittels Ultraschall aufweichen und ueber spezifische Sonden schrittweise aus dem Knochen entfernen. Darueber hinaus ist die Plattform fuer zementfreie Prothesenrevisionen und spezifische Osteotomien ausgelegt.

Beratung buchen

Katalog Herunterladen

Produkthighlights

Breit einsetzbar im RevisionsworkflowEine Plattform für Zemententfernung, zementfreie Prothesenrevisionen und ausgewaehlte Osteotomien.

Strukturierte Zemententfernung

Spezifische Sonden werden sequenziell eingesetzt, um PMMA-Knochenzement aufzuweichen und zu entfernen

Kontrolliertes operatives Arbeiten

Die offiziellen Unterlagen beschreiben geringe manuelle Krafteinwirkung sowie auf Knochen und Weichteile ausgelegte Sonden

Klarer Setup- und AnwendungsablaufDer Ablauf von Installation, Assemblierung und Systeminitialisierung ist fuer sterilen und unsterilen Bereich getrennt beschrieben

Key Features

Ultraschallbereich von 20 bis 100 kHz

Tragbarer Generator mit 7-Zoll-Touchscreen, Wi-Fi und Data Log

Universelles Handstück mit LED-Magnettaste und Irrigationsanschluss

Integrierte peristaltische Wasserpumpe und Fussschalter

Einwegsonden aus Titanlegierung in verschiedenen Geometrien und Längen

Sondenportfolio für Schulter, Ellenbogen, Knie und Hüfte gemäss Support-Unterlagen

M6-Verbindung ohne Verlängerungsstab und gekennzeichnetes Instrumentarium
