Complex Fracture Management

ORTHOFIX

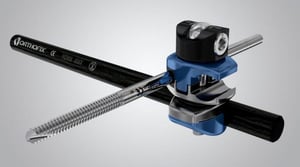

Galaxy Fixation

Galaxy Fixation ist ein modulares externes Fixationssystem zur Knochenstabilisierung in Trauma- und orthopädischen Verfahren. Der externe Rahmen wird aus modularen Komponenten aufgebaut und über Knochenschrauben mit dem Knochen verbunden. Das System ist für Frakturbehandlungen der unteren und oberen Extremitäten sowie für temporäre und definitive Fixation vorgesehen.

Das System ist für Erwachsene und pädiatrische Patientengruppen ausser Neugeborene vorgesehen. Es umfasst anwendungsspezifische Lösungen unter anderem für Schulter, Ellenbogen, Handgelenk, Becken, untere Extremität und Sprunggelenk und kann als Hybridsystem mit Orthofix Ringfixateuren eingesetzt werden.

Beratung buchen
Katalog Herunterladen
Galaxy-Fixation-Primary-1-960x538-1-768x430

Produkthighlights

Breites VersorgungsspektrumFür temporäre und definitive Frakturfixation an oberen und unteren Extremitäten. Die modulare Systemarchitektur unterstützt den Einsatz in Trauma- und orthopädischen Verfahren.
Effiziente Vorbereitung im Versorgungsablauf

Sterile Kits, sterile Einzelkomponenten sowie Instrumenten- und Implantat-Trays erleichtern die Bereitstellung und die standardisierte Zusammenstellung des Systems.

Von Erwachsenen bis PädiatrieDas System umfasst spezifische pädiatrische Klemmen und Stäbe. Zusätzlich sind pädiatrische Sterilkits mit 4.0 mm und 5.0 mm Schraubengewinde verfügbar; die IFU schliesst Erwachsene und pädiatrische Patientengruppen ausser Neugeborene ein.
Niedrig profilierte Rahmen mit minimal-invasivem AnsatzDas System verfügt über niedrig profilierte Rahmen und einen minimal-invasiven Ansatz. Es ist auf frühe Belastung nach Ermessen des Operateurs, funktionelle Erholung und eine einfache Entfernung des Systems ausgelegt.

Key Features

Modulares externes Fixationssystem mit Rahmenkomponenten und Knochenschrauben; ein Hybridaufbau mit Orthofix Ringfixateuren und Kirschner-Drähten ist möglich.
Kompatibel mit Orthofix Rund- und Monolateralsystemen.
Radioluzente Stäbe in 12.0 mm, 9.0 mm und 6.0 mm Durchmesser in verschiedenen Längen sowie 6.0 mm L-Stäbe und halbkreisförmige Stäbe in 12.0 mm und 9.0 mm.
Klemmenportfolio mit Large, Medium, Small und Large-Medium Transition für unterschiedliche Stab- und Schraubenkombinationen
Multiscrew-Klemmen in mehreren Ausführungen, einschliesslich Long-, Short- und Double-Varianten
Integration zylindrischer selbstbohrender XCaliber-Knochenschrauben sowie Kompatibilität mit weiteren Schrauben-, Pin- und Drahtoptionen
Vorkonfigurierte Sterilkits für verschiedene anatomische Anwendungen, ergänzt durch sterile Einzelkomponenten und Tray-Konfigurationen
Werkstoffportfolio mit Titan, Edelstahl, Aluminium, PEEK, PPSU sowie Stäben aus Karbonfaserverbund oder Titan
ORTHOFIX

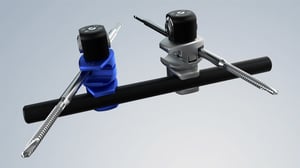

Galaxy Fixation Gemini

Galaxy Fixation ist ein modulares externes Fixationssystem zur Knochenstabilisierung in Trauma- und orthopädischen Verfahren. Der externe Rahmen wird aus modularen Komponenten aufgebaut und über Knochenschrauben mit dem Knochen verbunden. Das System ist für Frakturbehandlungen der unteren und oberen Extremitäten sowie für temporäre und definitive Fixation vorgesehen.

Das System ist für Erwachsene und pädiatrische Patientengruppen ausser Neugeborene vorgesehen. Es umfasst anwendungsspezifische Lösungen unter anderem für Schulter, Ellenbogen, Handgelenk, Becken, untere Extremität und Sprunggelenk und kann als Hybridsystem mit Orthofix Ringfixateuren eingesetzt werden.

Beratung buchen
Katalog Herunterladen
GALAXY-GEMINI-Primary-960x538-1

Produkthighlights

Variable Rahmenkonstruktion mit reduziertem Komponentenaufwand

Universal-Clamps nehmen unterschiedliche Stab- und Schraubendurchmesser auf. Einzelklemmen ermöglichen sowohl Stab-zu-Stab- als auch Schraube-zu-Stab-Kopplungen und unterstützen dadurch eine flexible Rahmenkonfiguration.

Schnelle Montage und einfache intraoperative Anpassung

Snap-in-Mechanismus, manuelle Vorklemmung und definitive Cam-Verriegelung in einem Schritt erleichtern die Montage. Die manuelle Vorklemmung unterstützt Repositionsanpassungen und die primäre Rahmenstabilisierung ohne zusätzliches Instrument

Sterile Sets und Tray-Logik für den VersorgungsablaufStandard-Clamps sind als sterile Einzelpacks und in sofort einsatzbereiten Sterilkits verfügbar und eignen sich auch für DCO-Management. Ein All-in-one-Tray bündelt Implantate und Instrumentarium für Lagerhaltung und Bereitstellung.

Key Features

Universal-Clamps nicht steril und mehrfach verwendbar; Standard-Clamps steril für den Einmalgebrauch
Universal Single Clamp 94100 für 10 Kopplungstypen sowie für 6.0 mm, 9.0 mm und 12.0 mm Stäbe und 4.0 mm bzw. 6.0 mm Schraubenschäfte
Universal Multipin Clamp 94300 und Double Universal Multipin Clamp 94200 für 6.0 mm, 9.0 mm und 12.0 mm Stäbe sowie 4.0 mm, 5.0 mm und 6.0 mm Schraubenschäfte; Multipin-Ausführung mit 35.0° Angulation
Klemmen mit Durchmesser-Markierungen, Snap-in-Mechanismus, manueller Vorklemmung und definitiver Cam-Verriegelung mit sichtbarer Locking-Kontrolle
Radioluzente Karbonfaserstäbe in 12.0 mm, 9.0 mm und 6.0 mm, ergänzt durch halbkreisförmige Aluminiumstäbe und einen 6.0 mm Aluminium-L-Stab
XCaliber Schrauben- und Pin-Portfolio mit zylindrischen Knochenschrauben, konischen Knochenschrauben und Transfixationspins in mehreren Schaft-/Gewindekombinationen
Steriles Clamp-Portfolio mit Single Clamp, Transitional Single Clamp, Multipin Clamp, Double Multipin Clamp und Double Multipin Clamp Medium
Sofort einsatzbereite Sterilkits, All-in-one-Sterilisationstray 94600 mit Instrumentarium sowie MRI Conditional bei 1.5 Tesla und 3.0 Tesla
ORTHOFIX

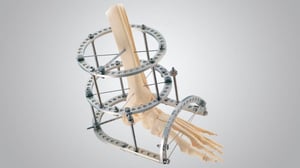

TrueLok Ring Fixation System

TrueLok Ring Fixation System ist ein modulares zirkuläres externes Fixationssystem auf Basis von Ilizarov-Prinzipien. Das System umfasst externe Supports wie Ringe und Fussplatten, Struts sowie verschiedene Verbindungselemente, aus denen der externe Rahmen aufgebaut wird.

Es ist vorgesehen für Gliedmassenverlängerung durch metaphysäre oder epiphysäre Distraktion, für die Fixation offener und geschlossener Frakturen, für die Behandlung von Nichtvereinigungen oder Pseudarthrosen langer Röhrenknochen sowie für Arthrodesen und die Korrektur knöcherner oder weichteiliger Defekte beziehungsweise Deformitäten. Das System ist für Erwachsene und alle pädiatrischen Subgruppen ausser Neugeborene vorgesehen.

Beratung buchen
Katalog Herunterladen
TrueLok-Primary-960x538-1

Produkthighlights

Modularer Aufbau für vielseitige RahmenkonfigurationenDie Systemlogik erlaubt anpassbare Konstruktionen für Trauma, Gliedmassenverlängerung und Deformitätenkorrektur.
Einfache Verbindung und Justierung der FunktionskomponentenVormontierte Scharniere und Distraktoren lassen sich einfach integrieren; ihre Ausrichtung bleibt auch bei temporärer Entkopplung erhalten.
Stabile Fixation mit segmentorientierter KontrolleSerrierte und gerillte Fixationselemente sowie antirotatorische Verbindungselemente unterstützen eine stabile Führung der Knochensegmente im Rahmen.

Key Features

Serrierte und gerillte Fixationselemente sowie antirotatorische Verbindungselemente unterstützen eine stabile Führung der Knochensegmente im Rahmen.
Ringgrössen von 80.0 bis 240.0 mm; 5/8-Ringe und Fussplatten von 100.0 bis 200.0 mm; Doppelreihen-Fussplatten von 150.0 bis 200.0 mm
Ringkomponenten auch steril verpackt verfügbar
Funktionskomponenten mit Universal Lockable Hinge, Inline Hinge, Outboard Hinge, teleskopischen linearen Distraktoren und Quick Adjust Struts
Universal Lockable Hinge mit selbstjustierender Flexibilität
Universal Half Pin Fixation Bolts für 4.0 bis 6.0 mm Half Pins sowie 8.0 mm Half Pin Fixation Bolt für 5.0 bis 6.0 mm Half Pins
Universal Wire Fixation Bolts in mehreren Ausführungen, einschliesslich Low-Profile-Versionen sowie cannulierter und geschlitzter Drahtaufnahme
Aluminiumringe sowie ergänzende Module wie RockerRail und Dynamization Module mit kontrollierter Mikrobewegung bis 3.0 mm
ORTHOFIX

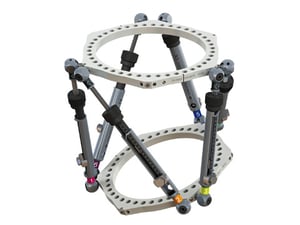

TrueLok Hexapod System

DerTL-HEX ist ein hexapodbasiertes zirkuläres externes Fixationssystem innerhalb der TrueLok Systemfamilie. Das System besteht aus Ringen, Fussplatten und sechs verstellbaren Struts, die in Verbindung mit dem TrueLok External Fixation System verwendet werden und eine multiplanare Anpassung der externen Supports ermöglichen.

Es ist vorgesehen für Gliedmassenverlängerung durch metaphysäre oder epiphysäre Distraktion, für die Fixation offener und geschlossener Frakturen, für die Behandlung von Nichtvereinigungen oder Pseudarthrosen langer Röhrenknochen sowie für die Korrektur knöcherner oder weichteiliger Defekte oder Deformitäten. Die Indikationen umfassen Erwachsene und alle pädiatrischen Subgruppen ausser Neugeborene.

Beratung buchen
Katalog Herunterladen
TL_HEX_main_big

Produkthighlights

Dreidimensionale Reposition mit akuter oder gradueller AnpassungDie Ringposition kann rasch oder schrittweise in präzisen Inkrementen angepasst werden. Das unterstützt die dreidimensionale Reposition von Knochensegmenten bei Deformitätskorrekturen und komplexen Traumasituationen.
Modulare Erweiterung innerhalb des TrueLok SystemsAlle TL-HEX Komponenten sind mit dem TrueLok Ring Fixation System kompatibel. Externe Supports aus beiden Systemen lassen sich beim Aufbau von Fixationsblöcken miteinander kombinieren.
Softwaregestützte Planung und postoperative KorrekturDas TL-HEX Integrated Module unterstützt die präoperative Planung und postoperative Korrektur über den Upload digitaler Röntgenbilder. Verfügbar sind Messberechnung, Frame-Templates in der Präplanung und automatische Dateneingabe in das TL-HEX Modul.

Key Features

Hexapod-Segment aus zwei Ringen und sechs verstellbaren Struts
Full Rings und 5/8 Rings in 100.0 bis 300.0 mm Innendurchmesser
3/8 Rings in 100.0 bis 300.0 mm sowie Double Row Foot Plates in 120.0 bis 220.0 mm und Full Double Row Footplates in 160.0 mm und 180.0 mm
Vier Strutgrössen mit Verstellbereichen von 45.0 bis 318.0 mm
5/8- und 3/8-Ringkonfiguration zur postoperativen Umwandlung in einen Vollring
Number Clips und Direction Clips zur Kennzeichnung von Strutnummer und Verstellrichtung
Zusatzkomponenten wie Dynamization Module, Magnification Marker, Centering Pin Kit, Emergency Tab Kit und Rocker Rail
Werkstoffkombination aus Edelstahl, Aluminium und Kunststoff bei den Struts sowie Aluminium und Edelstahl bei Ringen und Fussplatten
ORTHOFIX

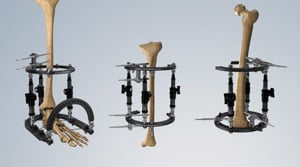

TrueLok EVO Ring Fixation System

TrueLok EVO ist ein modulares zirkuläres externes Fixationssystem auf Basis von Ilizarov-Prinzipien. Das System umfasst externe Supports wie Ringe und Fussplatten, Struts mit variabler Länge sowie verschiedene Verbindungselemente zum Aufbau des externen Rahmens. Der Rahmen wird über Knochenschrauben und Drähte mit dem Knochen verbunden und kann sowohl zur temporären als auch zur definitiven Stabilisierung eingesetzt werden.

Es ist vorgesehen für Frakturen, Pseudarthrosen beziehungsweise Nichtvereinigungen, Gliedmassenverlängerung, Gelenkarthrodesen sowie für die Korrektur knöcherner oder weichteiliger Deformitäten und Defekte an langen Röhrenknochen und am Fuss. Das System ist für Erwachsene und pädiatrische Patientengruppen ab 2 Jahren vorgesehen und kann auch in Hybridkonstruktionen mit ProCallus Fixator, XCaliber Fixators, Galaxy Fixation System und Galaxy Fixation Gemini eingesetzt werden

Beratung buchen
Katalog herunterladen
TLEVO-Primary-960x538_Fracture-management-2-768x430

Produkthighlights

Vorassemblierte sterile Sets für einen klaren OP-WorkflowTrueLok EVO ist in sterilen, sofort einsatzbereiten Sets mit vorassemblierten Rahmenkonfigurationen erhältlich. Die Frame Sets enthalten die für den Grundrahmen benötigten Komponenten bereits vormontiert und unterstützen eine zügige Bereitstellung im OP.
Radioluzenter Rahmen für gute BildkontrolleRinge und Struts bestehen überwiegend aus Karbonfaser. Die radioluzente Rahmenkonstruktion unterstützt die Darstellung von Knochen und Frakturzone unter Röntgenkontrolle.
Integrierte Dynamisierung ohne ZusatzkomponentenIntegrierte Dynamisierung ohne Zusatzkomponenten
Einfache Reposition und RahmenanpassungDer initiale Handklemm-Mechanismus der Struts ermöglicht Repositionsmanöver und intraoperative Röntgenkontrollen ohne zusätzliches Instrument zur vorläufigen Stabilisierung. Für die definitive Stabilisierung kann der Rahmen mit einem dritten Strut ergänzt werden.

Key Features

Modulares zirkuläres Fixationssystem mit Ringen, Fussplatten, variablen Struts und Verbindungselementen
Hybridfähig mit ProCallus, XCaliber, Galaxy Fixation und Galaxy Fixation Gemini
Supports als Full Ring, 5/8 Ring, 3/8 Ring, Footplate und Foot Arch
Grössenbereich der Ringe, Fussplatten und Foot Arches von 140.0 mm bis 200.0 mm Innendurchmesser mit Quadrantenmarkierungen zur Ausrichtung
Struts in den Varianten Medium Static, Medium with Dynamizer und Long with Dynamizer
Arretierbare Universalgelenke an beiden Strut-Enden sowie markierte Bushing-Geometrie für Distraktion und Kompression
Sterile Frame Sets und Connection Element Sets für unterschiedliche Fixationspräferenzen, einschliesslich HA-beschichteter Schrauben, zylindrischer Schrauben und K-Drähte
Werkstoffkombination aus Karbonfaserverbund, Aluminium, Edelstahl, Titan, Nylon und PEEK; MRI Conditional bei 1.5 T und 3.0 T unter den vorgegebenen Bedingungen
